NMR 다중선 세기 비율, Pascal’s triangle, 파스칼 삼각형

by 영원파란 2012. 5. 17.

AdSense@ywpop

NMR 다중선 세기 비율, Pascal’s triangle, 파스칼 삼각형



---------------------------------------------------



[참고] [목차] NMR 분광법

[ https://ywpop.blogspot.com/2023/11/nmr.html ]







[도표] 스핀-스핀 갈라짐, (n+1) 규칙에 의한 NMR 피크 다중선의 세기 비율









스핀-스핀 갈라짐. spin-spin splitting

> 자신(수소)과 연결된 탄소와 바로 이웃한 탄소의 수소 때문에

자신의 피크가 갈라진다.

---> ( n + 1 ) 규칙

( n = 바로 이웃한 탄소의 수소 원자 개수 )

( 참고: (n+1) rule https://ywpop.tistory.com/3341 )

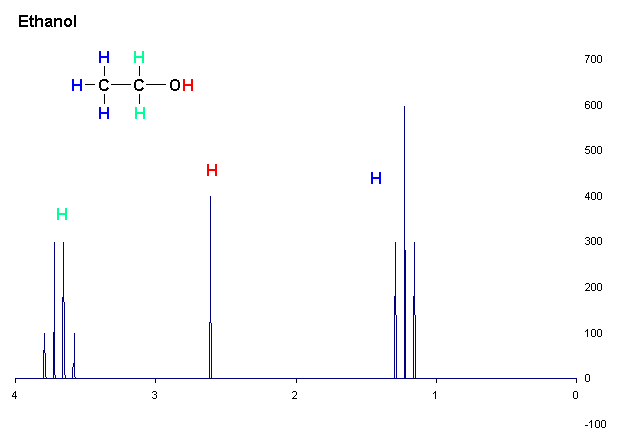

[ 그림 출처 Wikimedia ] NMR spectrum of ethanol. 에탄올의 NMR 스펙트럼.



(1) CH3– 피크의 갈라짐

> 바로 이웃한 –CH2–의 2개 수소에 의해 3개로 갈라짐 (CH3 triplet).

(n + 1) = (2 + 1) = 3





(2) –CH2– 피크의 갈라짐

> CH3–의 3개 수소에 의해 4개로 갈라짐 (CH2 quartet).

(n + 1) = (3 + 1) = 4





(3) –OH의 H 피크는 수소가 산소에 결합되어 있기 때문에 singlet.











[그림] NMR spectrum of acetone. CH3 singlet (2.16 ppm).









multiplet. 다중선

> 너무 복잡해서 쉽게 해석할 수 없을 정도로 여러 개로 갈라진 NMR 피크.

An NMR signal that is split, but is too complex to interpret easily.









[그림] 벤젠 고리의 4개 수소에 의한 multiplet (~7 ppm).









[ 관련 글 https://ywpop.tistory.com/3413 ] 전형적인 에틸기(ethyl group)의 수소 NMR 스펙트럼







[키워드] nmr 피크 다중도 기준, nmr 피크 다중선 기준, nmr 피크 다중도 사전, nmr 피크 다중선 사전, 파스칼의 삼각형 기준, 파스칼의 삼각형 사전, nmr 기준, nmr dic
