전자영역 입체수 비공유전자쌍 기하구조. ABx ABxEy

전자영역 입체수 비공유전자쌍 기하구조. ABx ABxEy



---------------------------------------------------

▶ 참고: 전자 영역. electron domains

[ https://ywpop.tistory.com/2569 ]



▶ 참고: 전자 영역에 따른 기하 구조

( Linear, Trigonal planar, V-shaped bent, Tetrahedral, Trigonal pyramidal, Trigonal bipyramidal, Seesaw, T-shaped, Octahedral, Square pyramidal, Square planar )

[ https://ywpop.tistory.com/2571 ]

---------------------------------------------------



[1] 전자영역 1과 전자영역 2





ABx

> A: 중심원자

> B: 주위원자

> x: 주위원자의 개수

---> 중심원자에 비공유전자쌍 없음.







▶ x = 1

> 100% 선형

예) H–Cl







▶ x = 2

> 100% 선형

예) O=C=O

[ CO2 https://ywpop.tistory.com/2568 ]









[2] 전자영역 3





ABxEy

> A: 중심원자

> B: 주위원자

> x: 주위원자의 개수

> E: 중심원자의 비공유전자쌍

> y: 비공유전자쌍의 개수

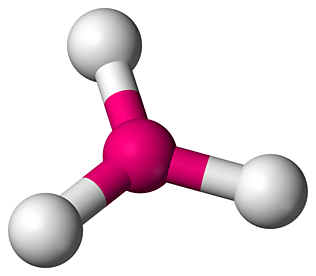

▶ AB3E0





> 삼각평면

예) BH3, BF3, BCl3

[ BH3 https://ywpop.tistory.com/11234 ]







▶ AB2E1





> 굽은형

예) SO2, NO2^-

[ SO2 https://ywpop.tistory.com/3595 ]

[ NO2^- https://ywpop.tistory.com/2832 ]









[3] 전자영역 4



▶ AB4E0





> 사면체

예) CH4

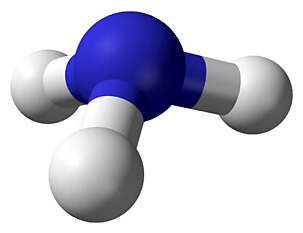

▶ AB3E1







> 삼각피라미드, 삼각뿔

예) NH3

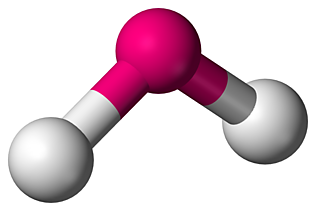

▶ AB2E2

> 굽은형

예) H2O



[ 관련 글 https://ywpop.tistory.com/15733 ] CH4 NH3 H2O 루이스 구조







반응형







[4] 전자영역 5



▶ AB5E0





> 삼각이중피라미드

예) PCl5

[ PCl5 https://ywpop.tistory.com/15567 ]

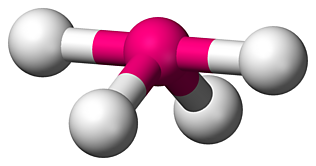

▶ AB4E1





> 시소 (seesaw)

예) SF4

[ SF4 https://ywpop.tistory.com/2575 ]

[ SF4 https://ywpop.tistory.com/9976 ]

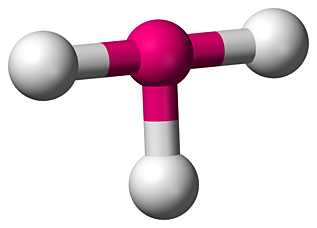

▶ AB3E2





> T-형 (T-shaped)

예) ClF3

[ ClF3 https://ywpop.tistory.com/2551 ]







▶ AB2E3

> 선형 (linear)

예) XeF2

[ XeF2 https://ywpop.tistory.com/12937 ]



예) RnCl2 [ https://ywpop.tistory.com/23975 ]









[5] 전자영역 6



▶ AB6E0





> 팔면체

예) SF6

[ SF6 https://ywpop.tistory.com/7476 ]

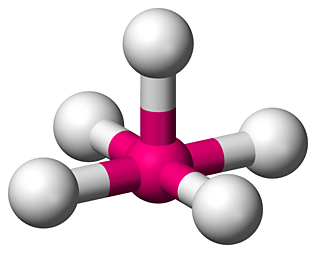

▶ AB5E1





> 사각피라미드

예) BrF5

[ BrF5 https://ywpop.tistory.com/11411 ]

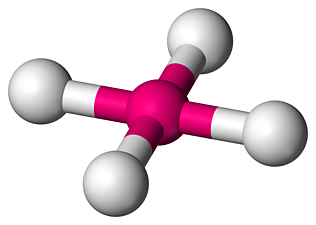

▶ AB4E2





> 사각평면

예) XeF4

[ XeF4 https://ywpop.tistory.com/14612 ]
