전자의 기하구조와 분자의 기하구조. CH4 NH3 H2O ★

분자의 기하구조를 알기 위해서는. CH4 NH3 H2O

분자의 극성을 알기 위해서는. CH4 NH3 H2O



---------------------------------------------------



CH4, NH3, H2O와 같은 분자의 화학식이 주어졌을 때,

각 분자의 기하구조를 알기 위해서는







첫째, 분자의 루이스 구조를 그릴 줄 알아야 된다.

( 루이스 구조식을 그릴 줄 알아야 된다. )

( 그리는 방법 https://ywpop.tistory.com/6302 )

( PCl3 예제 https://ywpop.tistory.com/2541 )

---> 루이스 구조가 있어야, 다음 단계의 전자영역을 알 수 있고,

중심원자에 비공유전자쌍이 존재하는지, 또는 몇 개인지 알 수 있다.







둘째, 루이스 구조를 보고, 전자영역(= 입체수)를 셀 수 있어야 된다.

( 참고: 전자영역 https://ywpop.tistory.com/2569 )

---> 전자영역을 세는 방법은 너무나 간단하다.







셋째, VSEPR 이론의 결과를 정리해둔

전자영역에 따른 기하구조 자료(표)를 숙지한다.

( 참고 https://ywpop.tistory.com/2571 )

---> 웬만한 분자의 기하구조는 이것으로 알 수 있다.









CH4, NH3, H2O, 모두 다 전자영역은 4개인데,

CH4는 4개 모두 공유 전자쌍이므로, 정사면체 구조,

NH3는 4개 중 1개가 비공유 전자쌍이므로, 삼각뿔 구조,

H2O는 4개 중 2개가 비공유 전자쌍이므로, 굽은형 구조라는 것을

이제는 알 수 있다.





( 참고: H2O의 기하구조 https://ywpop.tistory.com/23255 )

( 참고: H2O의 구조 https://ywpop.tistory.com/10582 )

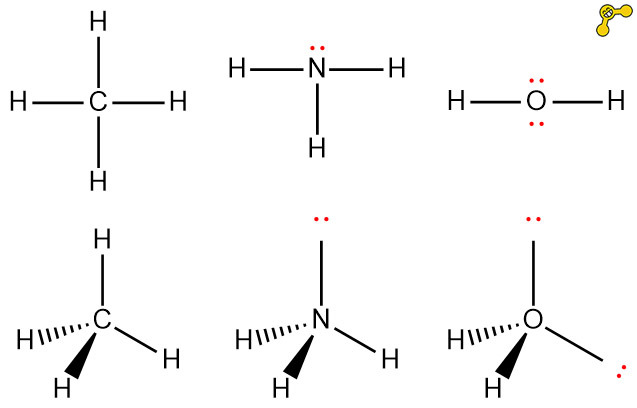

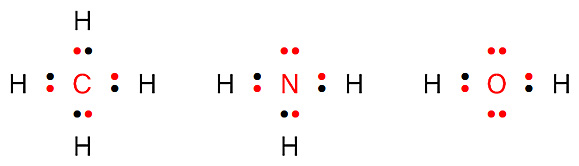

[그림] CH4 NH3 H2O 전자점 루이스 구조.

















▶ 결합각 (bond angle)

> CH4: 109.5°

> CF4: 109.5°

> NH3: 107°

> H2O: 104.5°

















[참고] 학생들이 많이 혼동하는 것

---> 전자의 기하구조와 분자의 기하구조를 구분할 줄 모른다.

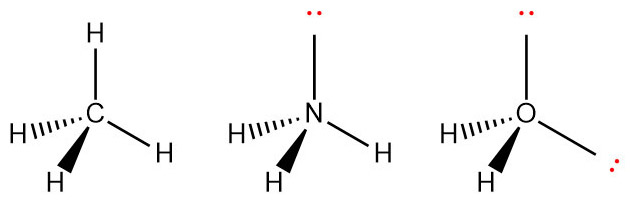

[1] 전자영역으로 본 기하구조,

즉 “전자의 기하구조”는 CH4, NH3, H2O, 모두 다 정사면체.

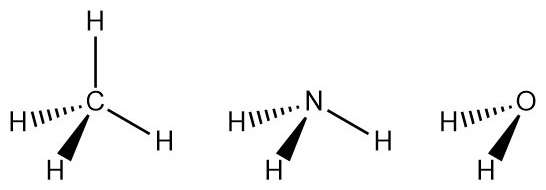

[2] 비공유 전자쌍을 빼고 본 기하구조,

즉, “분자의 기하구조”는

각각 정사면체, 삼각뿔, 굽은형 구조.





---> 이제는 혼동하지 말자.

---> 혼동만 안 하면, 이런 문제는 누워서 떡먹기 수준이다.

( 참고: 중심원자의 혼성오비탈 결정 https://ywpop.tistory.com/11542 )











[그림] 정사면체(Tetrahedral)의 3-D 구조.

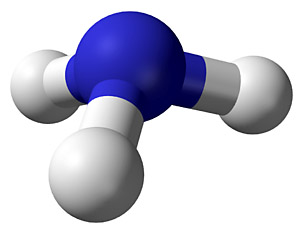

[그림] 삼각뿔(Trigonal pyramidal)의 3-D 구조.

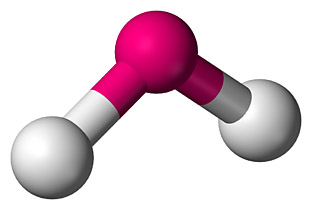

[그림] 굽은형(V-shaped bent)의 3-D 구조.









[키워드] CH4 NH3 H2O Lewis structure, CH4 루이스 구조, NH3 루이스 구조, H2O 루이스 구조, 구분하지 못하는 기준문서, 구분 못하는 기준문서, 구분하자 기준문서, 분자의 기하구조와 전자의 기하구조 기준문서, 분자의 기하구조와 전자영역의 기하구조 기준문서, 분자와 전자의 기하구조 기준문서, 분자와 전자영역의 기하구조 기준문서, 전자의 기하구조와 분자의 기하구조 기준문서, 전자영역의 기하구조와 분자의 기하구조 기준문서, 전자와 분자의 기하구조 기준문서, 전자영역과 분자의 기하구조 기준문서, 전자의 기하구조 사전, 전자영역의 기하구조 사전, CH4 NH3 H2O 기준문서, CH4 NH3 H2O dic



( CH4는 무극성, NH3, H2O는 극성. )

( 참고: 쌍극자 모멘트의 크기 순서 https://ywpop.tistory.com/15790 )
