일반화학/[09장] 분자의 기하구조와 결합 이론

NCl3 루이스 구조 그리기

by 영원파란 2023. 5. 15.

AdSense@ywpop

728x170

NCl3 루이스 구조 그리기

삼염화질소 루이스 구조 그리기

Lewis structure of NCl3. nitrogen trichloride



---------------------------------------------------

▶ 참고: 루이스 구조 그리기

[ https://ywpop.tistory.com/6302 ]

---------------------------------------------------



[1단계] 각 원자의 원자가전자 수의 합을 구한다.

(N) + 3(Cl) = (5) + 3(7) = 26







[2단계] 화합물의 기본 골격 구조를 그린다.

( 단일결합 수만큼 전자 수를 뺀다. )





26 – 3(2) = 20







[3단계] 주위 원자들이 팔전자 규칙에 맞도록 전자를 한 쌍씩 그린다.

( 무조건, 그냥 주위 원자 주변에 전자쌍 3개씩 그린다. )

( 그린 전자 수만큼 뺀다. )





20 – 3(6) = 2







[4단계] 중심 원자도 팔전자 규칙에 맞도록 그린다.

---> 남아있는 2개 전자를 중심 원자에 그리면,

중심 원자도 팔전자 규칙을 만족한다. 끝.



Lewis structure of NCl3. nitrogen trichloride



[그림] NCl3의 루이스 구조.











[그림] NCl3의 기하 구조.

중심 원자 N의 전자 영역 = 4개 이므로,

> N의 혼성 오비탈 = sp^3

> 전자 영역의 기하 구조 = 사면체. tetrahedral

> 분자의 기하 구조 = 삼각뿔. trigonal pyramid

( 참고 https://ywpop.tistory.com/11542 )











[그림] 3D ball-and-stick model of NCl3.









[참고] NF3 루이스 구조 그리기, NBr3 루이스 구조 그리기,

NI3 루이스 구조 그리기

---> NCl3 루이스 구조 그리기와 100% 동일.



Lewis structure of NF3. nitrogen trifluoride







Lewis structure of NF3. Nitrogen trifluoride

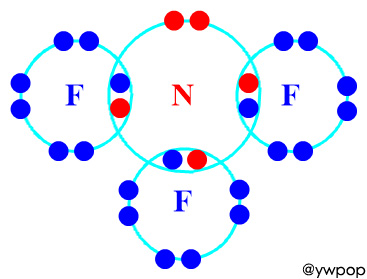

[그림] Lewis structure of NF3. nitrogen trifluoride.









[ 관련 글 https://ywpop.tistory.com/9387 ] NCl3 루이스 구조







[키워드] NCl3 루이스 기준, 삼염화질소 루이스 기준, NF3 루이스 구조 기준, NBr3 루이스 구조 기준, NI3 루이스 구조 기준
