일반화학/[09장] 분자의 기하구조와 결합 이론

CCl4 루이스 구조 그리기

by 영원파란 2023. 5. 15.

AdSense@ywpop

728x170

CCl4 루이스 구조 그리기

사염화탄소 루이스 구조 그리기

Lewis structure of CCl4. carbon tetrachloride



---------------------------------------------------

▶ 참고: 루이스 구조 그리기

[ https://ywpop.tistory.com/6302 ]

---------------------------------------------------



[1단계] 각 원자의 원자가전자 수의 합을 구한다.

(C) + 4(Cl) = (4) + 4(7) = 32







[2단계] 화합물의 기본 골격 구조를 그린다.

( 단일결합 수만큼 전자 수를 뺀다. )





32 – 4(2) = 24







[3단계] 주위 원자들이 팔전자 규칙에 맞도록 전자를 한 쌍씩 그린다.

( 무조건, 그냥 주위 원자 주변에 전자쌍 3개씩 그린다. )

( 그린 전자 수만큼 뺀다. )





24 – 4(6) = 0







[4단계] 중심 원자도 팔전자 규칙에 맞도록 그린다.

---> 팔전자 규칙을 만족한다.

---> 남아있는 전자도 없다. 끝.





[그림] CCl4의 루이스 구조.











[그림] CCl4의 기하 구조.

중심 원자 C의 전자 영역 = 4개 이므로,

> C의 혼성 오비탈 = sp^3

> 전자 영역의 기하 구조 = 사면체. tetrahedral

> 분자의 기하 구조 = 사면체. tetrahedral

( 참고 https://ywpop.tistory.com/11542 )

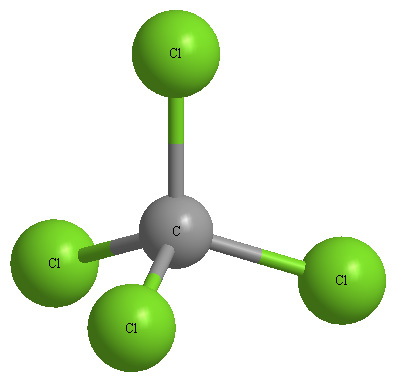

[그림] 3D ball-and-stick model of CCl4.
