루이스 구조(Lewis structure) 그리기. NO
일산화질소 루이스 구조 그리기
---------------------------------------------------
▶ 참고: 루이스 구조 그리기
[ https://ywpop.tistory.com/6302 ]
---------------------------------------------------
[1단계] 각 원자의 원자가전자 수의 합을 구한다.
N + O = 5 + 6 = 11
[2단계] 화합물의 기본 골격 구조를 그린다.
N–O
11 – 2 = 9
[3단계] 주위 원자들이 팔전자 규칙에 맞도록 전자를 한 쌍씩 그린다.
N–O(6)
( 참고: 원자 다음 괄호안의 숫자 = 그 원자의 비공유전자의 개수 )
( 참고: 중심원자 결정방법 https://ywpop.tistory.com/6766 )
9 – 6 = 3
[4단계] 중심 원자도 팔전자 규칙에 맞도록 그린다.
N(3)–O(6)
N(3)=O(4)

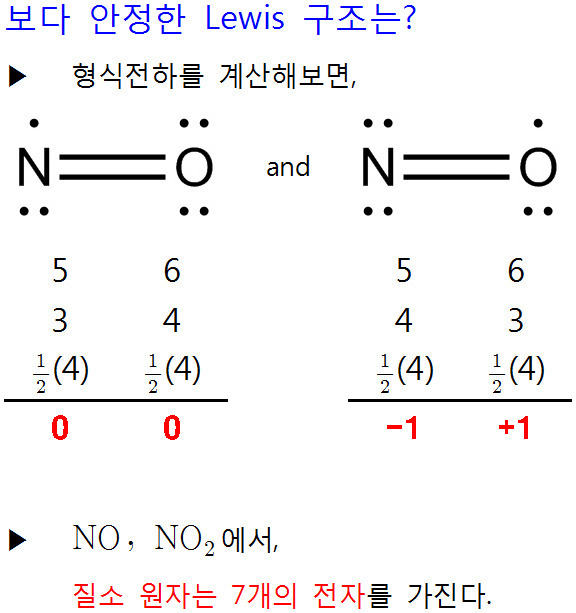

▶ NO에서 질소(N) 원자는 7개의 전자를 가진다.
---> NO는 옥텟 규칙 예외 물질이다.
( 참고 https://ywpop.tistory.com/8577 )
---> 형식 전하가 없는 왼쪽이 안정한 루이스 구조이다.
[ 관련 글 https://ywpop.tistory.com/2832 ] NO2 NO2^+ NO2^- NO NO^- 루이스 구조
[ 관련 글 https://ywpop.tistory.com/10314 ] NO2 루이스 구조 그리기
[키워드] NO 루이스 구조 기준문서, NO 루이스 기준문서, NO 루이스 구조 사전, NO 루이스 사전, 일산화질소 루이스 구조 기준문서, 일산화질소 루이스 기준문서, 일산화질소 루이스 구조 사전, 일산화질소 루이스 사전, 옥텟 규칙 예외 기준문서, 옥텟 예외 기준문서, 팔전자 규칙 예외 기준문서, 옥텟 룰 예외 기준문서
---------------------------------------------------
▶ 위 루이스 구조에서 N 원자의 전자 수는 9개이다.
---> 옥텟 규칙에 위배되므로, 이렇게 그릴 수는 없다. 또한...
각 원자의 형식 전하를 계산하면,
형식 전하 = 원자가전자수 – 비결합전자수 – (결합전자수/2)
( 참고 https://ywpop.tistory.com/2544 )
> N의 형식 전하 = 5 – 3 – (6/2) = –1
> O의 형식 전하 = 6 – 2 – (6/2) = +1
---> 형식 전하를 가지므로, 불안정한 구조이다.
---> 삼중 결합을 갖는 구조는 안정적으로 존재할 수 없다.
> 루이스 구조에서 주위 윈자는 우선적으로 옥텟 규칙을 만족해야 된다.
> 위 루이스 구조는, N, O, 둘 다 옥텟 규칙 위배이므로,
불안정한 구조이다.
