중력집진장치 침강실의 높이. 15 μm 입자를 60% 효율로 처리
침강실의 길이가 3 m, 폭 1 m인 중력집진장치가 있다.
입경이 15 μm인 입자를 60%의 효율로 처리하고자 할 때
침강실의 높이(cm)는?
단, 입자밀도 320 kg/m3, 공기밀도 0.11 kg/m3,
가스점도 1.85×10^(-6) kg/m•s, 처리속도 1 m/s이다.
---------------------------------------------------
종말 침강 속도
v_t = [(ρ_p – ρ_g) • (d_p)^2 • g] / [18 • μ]
> v_t: 침강속도 or 분리속도 (m/sec)
> ρ_p: 입자의 밀도 (kg/m3)
> ρ_g: 가스의 밀도 (kg/m3)
> d_p: 입자의 직경 (m)
> g: 중력가속도 (9.8 m/sec^2)
> μ: 가스의 점도 (kg/m•sec)
v_t = [(ρ_p – ρ_g) • (d_p)^2 • g] / [18 • μ]
= [(320 – 0.11) (15×10^(-6))^2 (9.8)] / [(18) (1.85×10^(-6))]
= 0.02118 m/sec

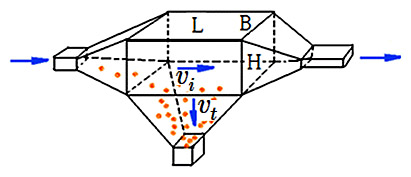

중력 집진 장치의 분진 포집 효율
η = [L • v_t] / [H • v_i]
> L: 중력집진장치의 길이 (m)
> H: 중력집진장치의 높이 (m)
> v_i: 수평가스속도 (m/sec)
> v_i = Q / A = (m3/sec) / (m×m) = m/sec
60% = [3 × 0.02118] / [H × 1]
H = [3 × 0.02118] / 0.6
= 0.106 m
0.106 m × (100 cm / 1 m) = 10.6 cm
답: 10.6 cm
