[실험장치] Vacuum Desiccator. Rotary Evaporator

[실험장치] Vacuum Desiccator. Rotary Evaporator

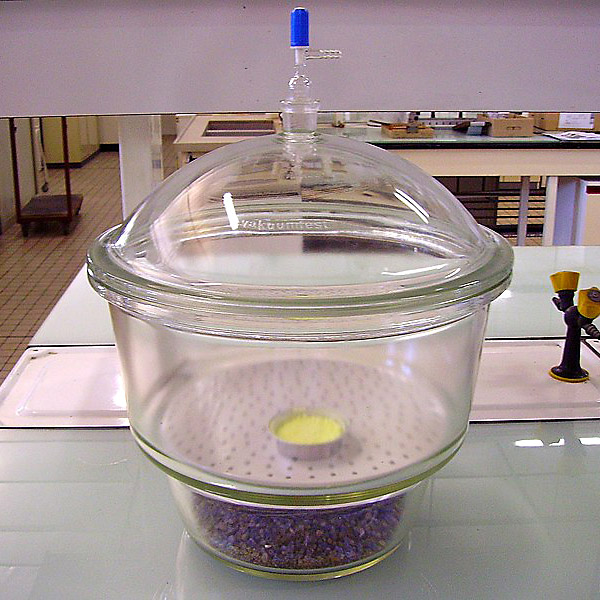

▶ Vacuum Desiccator: 진공 데시케이터

> 주로 고체 시료에 포함된 수분을 제거하는데 사용.









[ 그림 출처 Wikimedia ]

상부 꼭지에 진공 펌프를 연결시켜

데시케이터 내부를 감압시킬 수 있다.

---> 수분을 상온에서 기화시켜 제거.

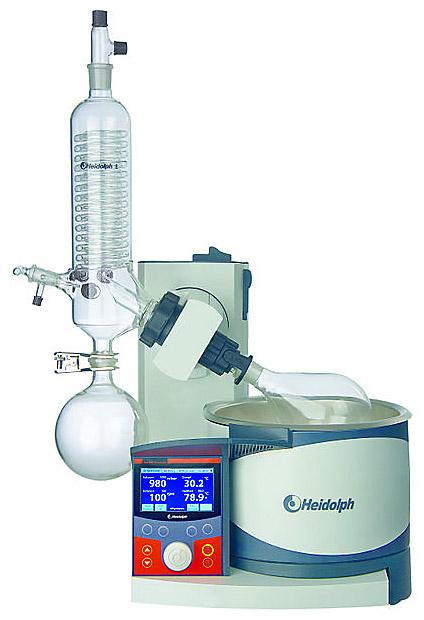

▶ Rotary Evaporator: (진공) 회전 농축기, 회전증발농축기, 진공 농축기

> 주로 액체 혼합물에 포함된 용매(수분 포함)를 제거하는데 사용.









[ 그림 출처 Wikimedia ]







▶ rotary evaporator 작동 방법

> 응축기에 물(냉각용)이 흐르도록 한다.

> 진공장치(aspirator)를 작동시킨다.

> 콕을 닫아준다 → 증발기 내부가 감압된다.



용매 제거가 끝나면,

> 콕을 서서히 열어준다 → 증발기 내부 정상 압력化.

> 진공장치를 끈다.

> 물을 잠근다.









[ 관련 글 https://ywpop.tistory.com/3736 ] 진공의 정의. 진공 영역 구분



[ 관련 글 https://ywpop.tistory.com/7244 ] How to use water aspirator
