skeletal structure. 화합물의 뼈대 구조 ★

skeletal structure. 화합물의 뼈대 구조

= skeletal formula

= 골격 구조식

= 선-결합 구조식







▶ line-angle formula, line-angle structural formula, 선-각 구조식

▶ bond-line structure, bond-line formula, bond-line notation





▶ Skeletal structures are shown in two dimensions

where element symbols are used for the atoms and

solid lines to represent bonds between them.





▶ Multiple bonds are represented by multiple solid lines.

​Double bonds are shown with two lines and

​triple bonds are shown with three lines.





▶ The symbols for all elements other than carbon and hydrogen are always drawn

(unless part of a group abbreviation such as Ph).

> Carbon atoms can be represented with C, or the C omitted.

> Hydrogen atoms can be omitted

only when bonded to carbon or if part of a group abbreviation;

all other hydrogens must be shown as H.

> Lone pairs, where present, do not have to shown.





▶ 조금 복잡한 유기 화합물의 구조식을 나타낼 때,

C와 (C에 결합되어 있는) H를 생략한 케쿨레 구조식이라 생각하면 이해하기 쉽다.

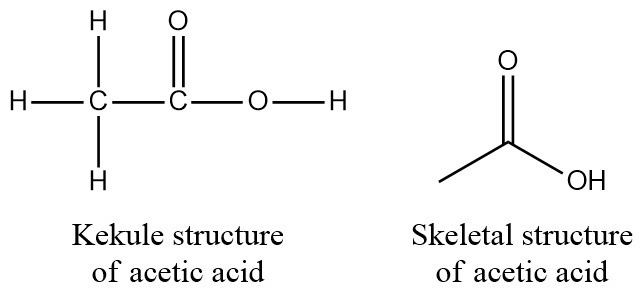

[그림] 아세트산의 구조식과 선구조식.











[그림] 프로판올의 구조식과 선구조식.

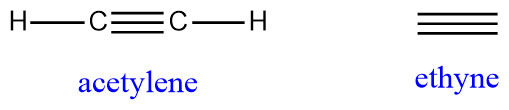

[그림] 아세틸렌의 구조식과 선구조식.

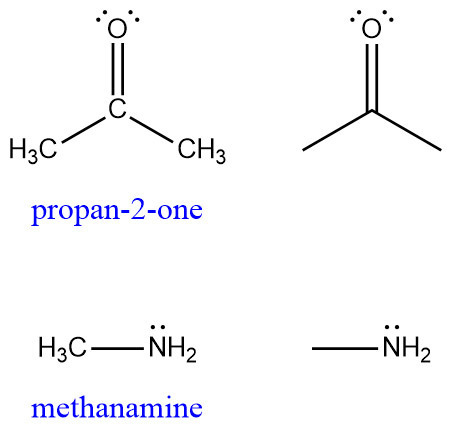

[그림] 아세톤(acetone)의 구조식과 선구조식.

[그림] 메틸아민(methylamine)의 구조식과 선구조식.

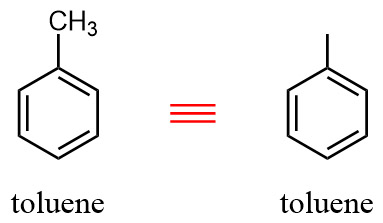

[그림] Toluene. 톨루엔의 구조식.





반응형

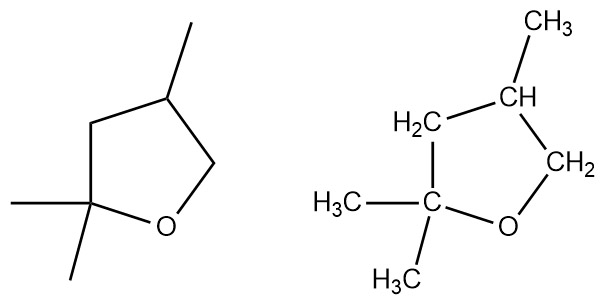

[그림] 2,2,4-trimethyltetrahydrofuran.

C는 최대 4개의 결합, O는 최대 2개의 결합.

---> H의 개수를 결정한다.

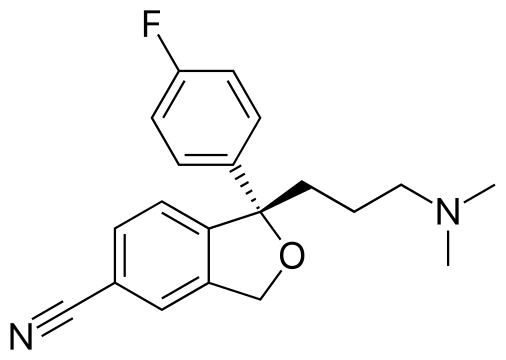

[그림] Skeletal formula of escitalopram.

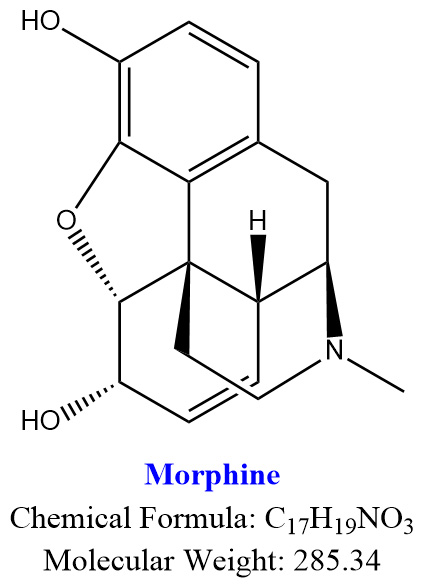

[그림] Skeletal formula of morphine (모르핀).

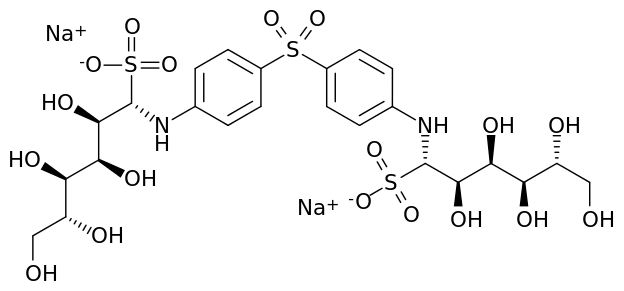

[ 그림 출처 commons.wikimedia.org ] Skeletal formula of promin.









[ 보충 설명 https://ywpop.tistory.com/24649 ]

결합 선 구조식. bond line structural formula



[ 관련 글 https://ywpop.tistory.com/13100 ] 케쿨레 구조식. Kekule structure
