루이스 구조(Lewis structure) 그리기. HCN

루이스 구조(Lewis structure) 그리기. HCN



---------------------------------------------------

▶ 참고: 루이스 구조 그리기 [ https://ywpop.tistory.com/6302 ]

---------------------------------------------------



예) Hydrogen cyanide, HCN





[1단계] 각 원자의 원자가전자 수의 합을 구한다.



1 + 4 + 5 = 10
이 값에, 만약,
① 양이온이면, 전하 수만큼 빼고,
② 음이온이면, 전하 수만큼 더한다.





[2단계] 분자의 기본 골격 구조를 그린다.



① 중심 원자와 주위 원자 결정.
원자가전자 수가 4에 가까운 원자를 중심에 둔다.
원자가전자 수가 같으면, 전기음성도가 작은 원자를 중심에 둔다.



② 중심 원자의 상/하/좌/우(또는 일직선) 자리에 주위 원자들을 배치한다.
중심 원자와 주위 원자들을 단일 결합으로 연결한다.





③ 1단계에서 구한 원자가전자 수의 합에서, 단일 결합 1개 당 전자 2개씩 뺀다.
10 – 2(2) = 6





[3단계] 주위 원자들이 팔전자 규칙(Octet rule)에 맞도록 전자 한 쌍씩 그린다.





2단계에서 남은 원자가전자 수의 합에서, 그린 전자쌍만큼 전자 수를 뺀다.
6 – 3(2) = 0





[4단계] 중심 원자도 팔전자 규칙에 맞도록 그린다.



중심 원자도 팔전자 규칙에 맞나? Yes → Stop.
중심 원자도 팔전자 규칙에 맞나? No → 3단계에서 남은 원자가전자가 있나?
① Yes → 중심 원자에 전자 한 쌍씩 그린다, 모두 사용할 때까지.



② No → 주위 원자의 비결합전자쌍을 사용하여 이중 또는 삼중 결합을 그린다,
중심 원자도 팔전자 규칙에 맞을 때까지.

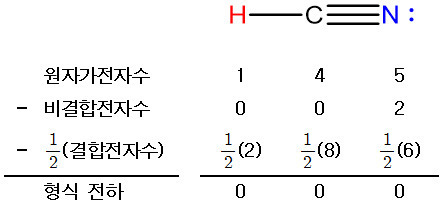

[완성]



















형식 전하 = 원자가전자수 – 비결합전자수 – 1/2(결합전자수)
( 형식전하 설명 https://ywpop.tistory.com/2544 )









▶ HCN 분자의 기하구조는 직선형.
