상평형도(phase diagram)

상평형도(phase diagram) = 상평형 그림 = 상 그림



---------------------------------------------------

▶ 참고: 제11장 액체와 분자간 힘. 목차

[ https://ywpop.tistory.com/15274 ]

---------------------------------------------------

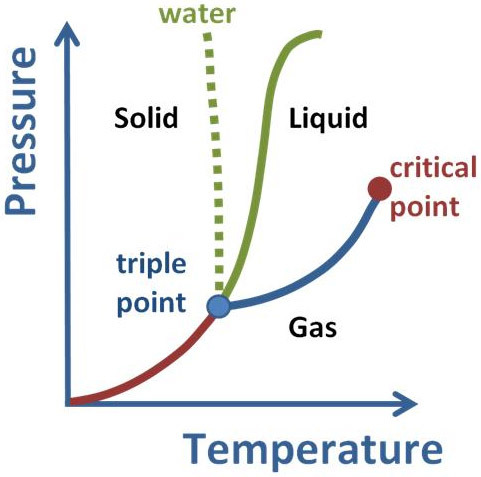

[그림] phase diagram.

가로축에 온도, 세로축에 압력을 표시하여,

특정 온도/압력 하에서 어떤 물질의 물리적 상태를 알려 주는 그림.







▶ 특정 온도와 압력에서, 예를 들어 200℃, 10 atm에서,

어떤 물질의 상이 고체상인지, 액체상인지, 기체상인지는

그 물질의 상평형도를 보면 알 수 있다.





▶ 상평형 그림을 쉽게 이해하는 방법

⇨ 일정 압력에서(예를 들면 1 atm), 온도를 증가 또는 감소시켜 본다.

⇨ 즉, 상평형 그림위에 가로축에 평행한 선을 그은 다음,

선을 따라 왼쪽에서 오른쪽으로 이동해 보는 것이다.





▶ 어떤 물질의 상평형 그림은

그 물질만 존재(1성분계)하는 “닫힌계 조건”에서, 가령 강철 밀폐 용기 안에서,

온도와 압력에 따른 물질의 물리적 상태를 나타낸 것이다.

A phase diagram is a graphic summary of the physical state of a substance

as a function of temperature and pressure in a closed system.





▶ 그렇다면 대기 중에서의 어떤 물질의 상평형 그림은

예를 들어, 물의 상평형 그림은 실험실 조건과 일치할까?





▶ 우주(universe)의 관점에서 볼 때,

지구는 우주에 대해 닫힌계이기 때문에, 닫힌계라는 조건은 동일하다.

그렇지만 1성분계라는 조건은 다르기 때문에

대기 중에서의 어떤 물질의 상평형 그림은

즉, 온도와 압력에 따른 물질의 상태는

상평형 그림과 일치하지 않을 수도 있다.





▶ 예를 들어, 물의 상평형 그림을 보면,

25℃, 1 atm에서 물은 액체상으로만 존재한다.

그렇지만 같은 조건에서 대기 중에는

액체 물과 기체 형태의 수증기가 공존하고 있다.









[ 관련 글 https://ywpop.tistory.com/2601 ] 물의 상평형도



[ 관련 글 https://ywpop.tistory.com/24625 ] CO2의 상평형도



[ 관련 글 https://ywpop.tistory.com/2602 ] 상평형도 설명







[키워드] 상평형도 기준, 상평형도 사전, phase diagram dic
