입방 단위 세포에 있는 원자의 개수

입방 단위 세포에 있는 원자의 개수



---------------------------------------------------



▶ 금속성 구조 (Metallic Structure)

> 금속(금속성 고체) 구조는

입방 단위 세포 중 하나와 일치한다.

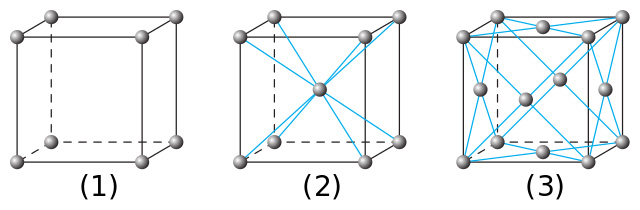

> 즉, 모든 금속 고체는

① 원시(단순) 입방체 (simple cubic cell, scc),

② 체심 입방체 (body-centered cubic cell, bcc),

③ 면심 입방체 (face-centered cubic cell, fcc)

중 하나의 구조를 가진다.









[ 그림 출처 Wikimedia ] cubic lattice.









▶ 단위 세포 내 원자의 위치에 따른 원자의 분율

> corner: 1/8 또는 12.5%

> edge: 1/4 또는 25%

> face: 1/2 또는 50%

> anywhere else: 1 또는 100%

( 같은 글 참고 https://ywpop.tistory.com/6072 )









▶ 단위세포에 있는 원자의 개수

① 단순 입방체 (simple cubic cell, scc)

> 1/8 atoms at 8 corners

---> Z = (1/8) × 8개 = 1개





[ 그림 출처 Wikimedia ]

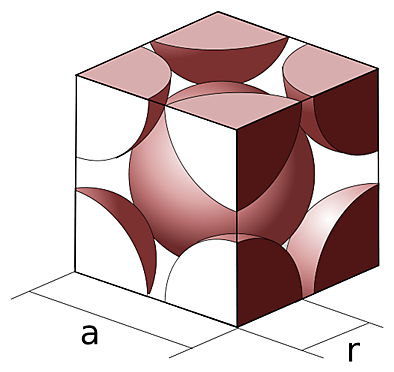

② 체심 입방체 (body-centered cubic cell, bcc)

> 1/8 atoms at 8 corners

> 1 atom at center

---> Z = (1/8) × 8개 + (1) × 1개 = 2개





[ 그림 출처 Wikimedia ]







③ 면심 입방체 (face-centered cubic cell, fcc)

> 1/8 atoms at 8 corners

> 1/2 atoms at 6 faces

---> Z = (1/8) × 8개 + (1/2) × 6개 = 4개





[ 그림 출처 Wikimedia ]









[ 관련 글 https://ywpop.tistory.com/8628 ] 결정격자 (crystal lattice). The 7 Crystal Systems
