원자가 껍질 전자쌍 반발 모형으로 분자의 기하 구조 예측 (3)

원자가 껍질 전자쌍 반발 모형으로 분자의 기하 구조 예측 (3)

Valence Shell Electron Pair Repulsion, VSEPR



---------------------------------------------------

▶ 참고: 제9장 분자의 기하학적 구조와 결합 이론. 목차

[ https://ywpop.tistory.com/15257 ]

---------------------------------------------------



이번에는 중심 원자에 비결합 전자쌍(Lone Pair)이 없는 분자와

1개 이상 있는 분자의 기하 구조를 비교해보자.







중심 원자를 E, 주위 원자를 X, 비결합 전자쌍(Lone Pair)을 Y 라 하면,

중심 원자에 비결합 전자쌍이 1개 이상 있는 분자는

EX_mY_n 으로 간단히 표기할 수 있다.

( 여기서, m은 주위 원자의 개수, n은 비결합 전자쌍의 개수 )









[1] 중심 원자의 전자 영역 = 3개

분자는 2가지 기하 구조를 가질 수 있다.













[2] 중심 원자의 전자 영역 = 4개

분자는 3가지 기하 구조를 가질 수 있다.





















반응형





[3] 중심 원자의 전자 영역 = 5개

분자는 4가지 기하 구조를 가질 수 있다.

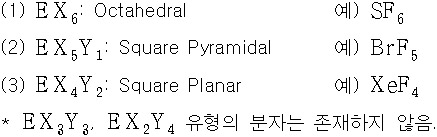

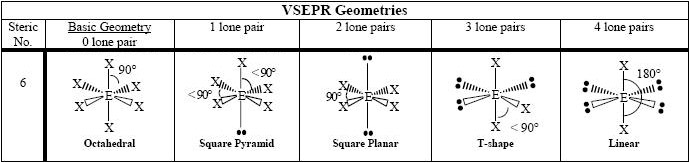

[4] 중심 원자의 전자 영역 = 6개

분자는 3가지 기하 구조를 가질 수 있다.

















[ 관련 글 https://ywpop.tistory.com/2571 ] VSEPR 모형으로 분자의 기하 구조 예측 (1)



[ 관련 글 https://ywpop.tistory.com/2573 ] VSEPR 모형으로 분자의 기하 구조 예측 (2)



[ 관련 글 https://ywpop.tistory.com/2575 ]

SF4 분자의 Seesaw Molecular Geometry 설명
