공명 구조. 같은 구조

공명 구조. 같은 구조



------------------------



[참고] 공명 구조. resonance structures

[ https://ywpop.tistory.com/2635 ]



[공명 구조를 그릴 때 원칙]

① 각 원자의 연결 순서(공간 배치 구조)는 동일해야 한다.

> π-전자 (비결합 전자쌍)만 이동 가능.



② 모든 원자는 옥텟 규칙(octet rule)을 만족해야 한다.

> 단, 수소, 헬륨은 제외.



③ 각 구조가 갖는 비결합 전자의 수는 동일해야 한다.

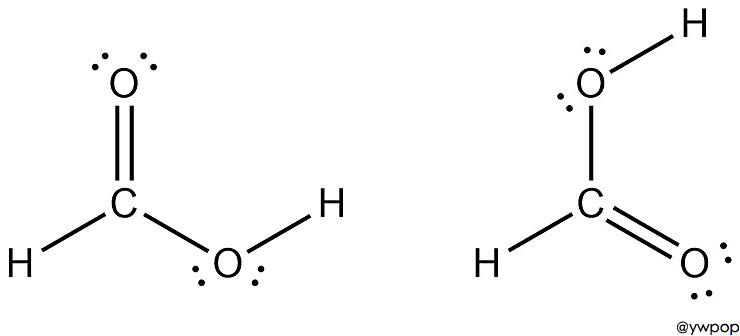

[그림] 첫 번째 구조와 두 번째 구조는

동일한 구조이다.

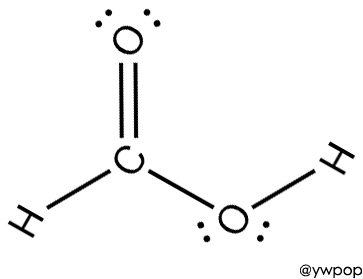

[그림] 두 번째 구조를 회전/반전시킨 결과물.

두 번째 구조를 회전/반전시키면,

첫 번째 구조와 동일한 구조임을 알 수 있다.

---> 따라서

첫 번째 구조와 두 번째 구조는

공명 구조가 아니다.

그냥 같은 구조이다.









[키워드] 공명 구조 기준, Lewis structure of formic acid, HCOOH 루이스 기준, 포름산 루이스 기준
